硅橡膠電力電纜

一、產品特點及用途:

本產品適用于交流額定電壓0.6/1kV及以下固定敷設用動力傳輸線或移動電器用連接電纜,產品具有耐高溫輻射、耐寒、耐酸堿及腐蝕性氣體、防水等特性,電纜結構柔軟,敷設方便,高溫(高寒)環境下電氣性能穩定、抗老化性能突出,使用壽命長,廣泛用于冶金、電力、石化、電子、汽車制造等行業。

二、產品執行標準:

Q/HHTZH001.1

阻燃耐火特性試驗執行GB/T12666-2008要求


三、使用特性

1、交流額定電壓:U0/U 0.6/1kV;

最高工作溫度:180℃;

最低環境溫度:固定敷設-60℃;

2、電纜安裝敷設溫度應不低于-25℃;

3、電纜允許彎曲半徑:最小為電纜外徑的10倍。


四、基本型號及名稱

型  號

名  稱

YGC

硅橡膠絕緣硅橡膠護套電力電纜

YGCR

硅橡膠絕緣硅橡膠護套移動用電力軟電纜

YGCP

硅橡膠絕緣硅橡膠護套銅編織屏蔽電力電纜

YGC22

硅橡膠絕緣硅橡膠護套鋼帶鎧裝電力電纜

JGG

硅橡膠絕緣硅橡膠護套安裝線

JGGR

硅橡膠絕緣硅橡膠護套移動用安裝軟線

JGGP

硅橡膠絕緣硅橡膠護套銅編織屏蔽安裝線

JHXG

硅橡膠絕緣電機引接線

注:阻燃型硅橡膠電纜型號前加ZR,導體線芯中銅絲可以采用鍍錫。


五、代號名稱含義:

代    號

代  號  含  義

Y

系列代號(移動軟電纜)

G

硅橡膠

C

重型

22

鋼帶鎧裝

P

銅編織屏蔽

R

多股絞合導體

J

電機引接線


六、主要技術指標

1、成品電纜導體直流電阻(符合GB/T3956規定)參照附錄A表1和表2。

2、20oC時絕緣電阻不小于100MΩ·km。

3、成品電纜經受交流50Hz  3.5kV/5min電壓試驗不擊穿。

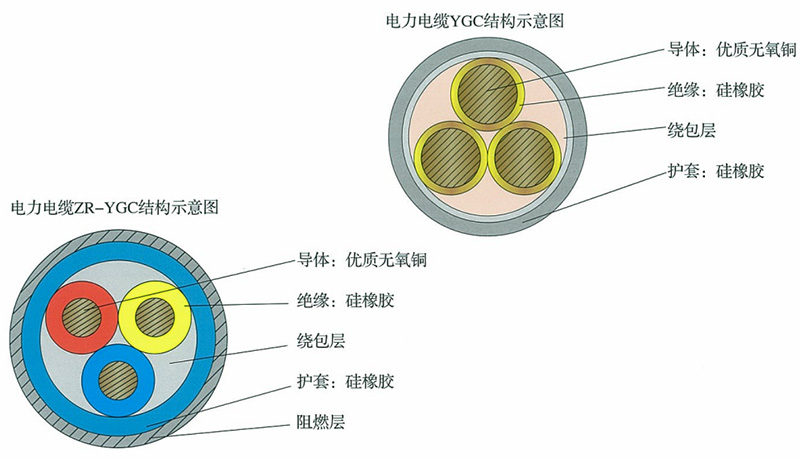

產品結構示意圖
